[장비관련자료] EMCO Compact 10용 QCTP 홀더 제작

몇 종류의 QCTP를 번갈아가며 사용하고 있는데 각각 장단점이 있다.

EMCO 오리지널 QCTP는 컴팩트하면서 툴 고정이 견고하다는 장점이 있지만 이게 추가 홀더를 구하기도 힘들고 아주 간혹 매물이 나와도 가격이 꽤 나간다. 게다가 최근의 환율 때문에 eBay에서 제품을 사는 것도 뭔가 손해 보는 느낌이 있다.

그래서 EMCO 오리지널 QCTP의 활용도를 높이기 위해서 추가 홀더를 직접 제작해 보기로 했다.

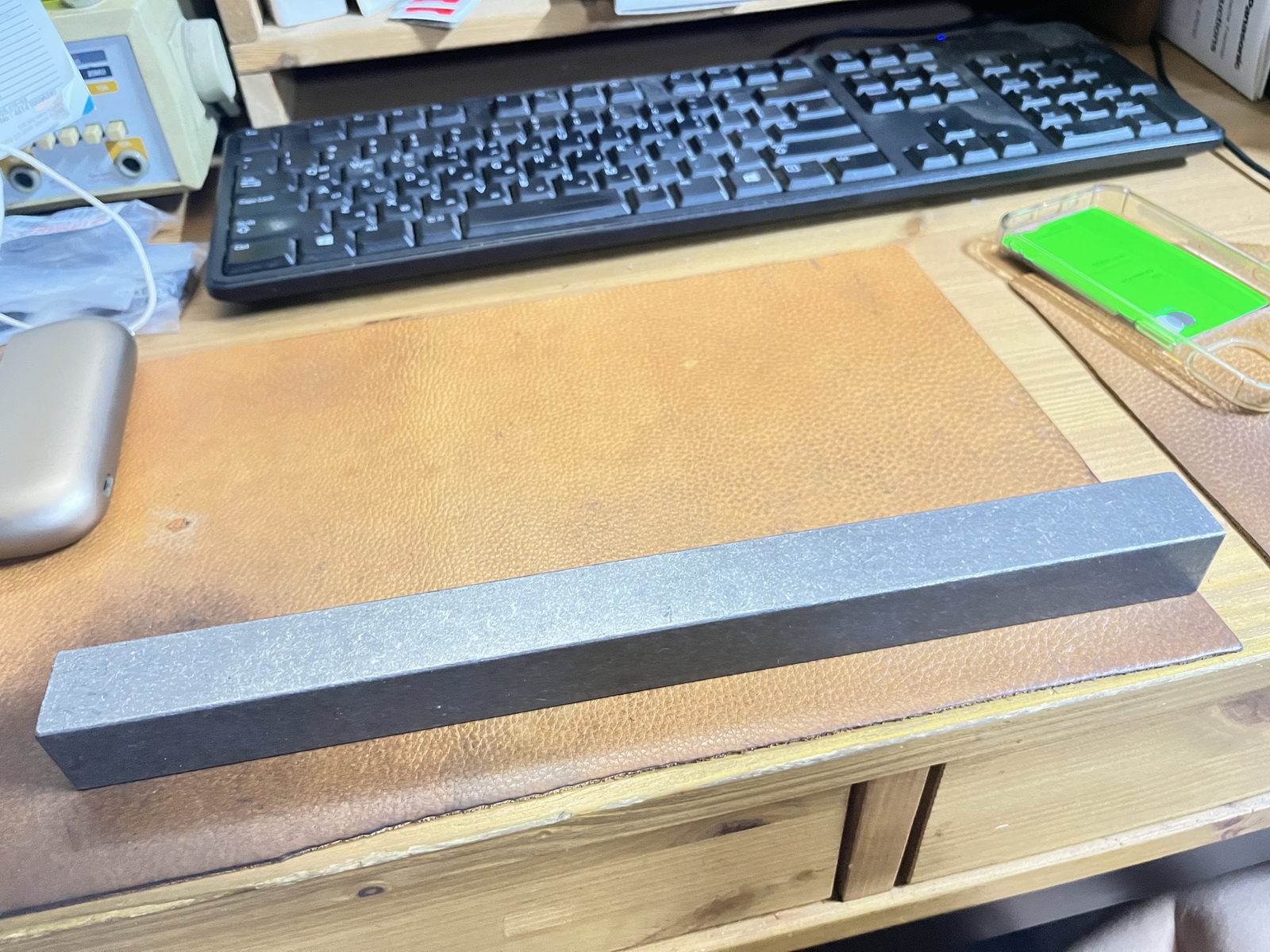

소재는 25x25 S45C 각재. 모터 키 용으로 판매되고 있다.

표면을 보니 원래는 봉 형태의 자재를 압연으로 사각 성형한 것 같다.

나중에 드릴링하면서 보니 표면이 더 단단한 느낌.

각 면의 직각도와 평탄도를 측정하니 완벽하진 않지만 별도로 면을 치지 않아도 사용에 무리는 없을 것 같다.

제작방식을 대략적으로 구상한다. 길이가 300mm이니 52mm 길이의 QCTP 홀더를 5개 만들 수 있다.

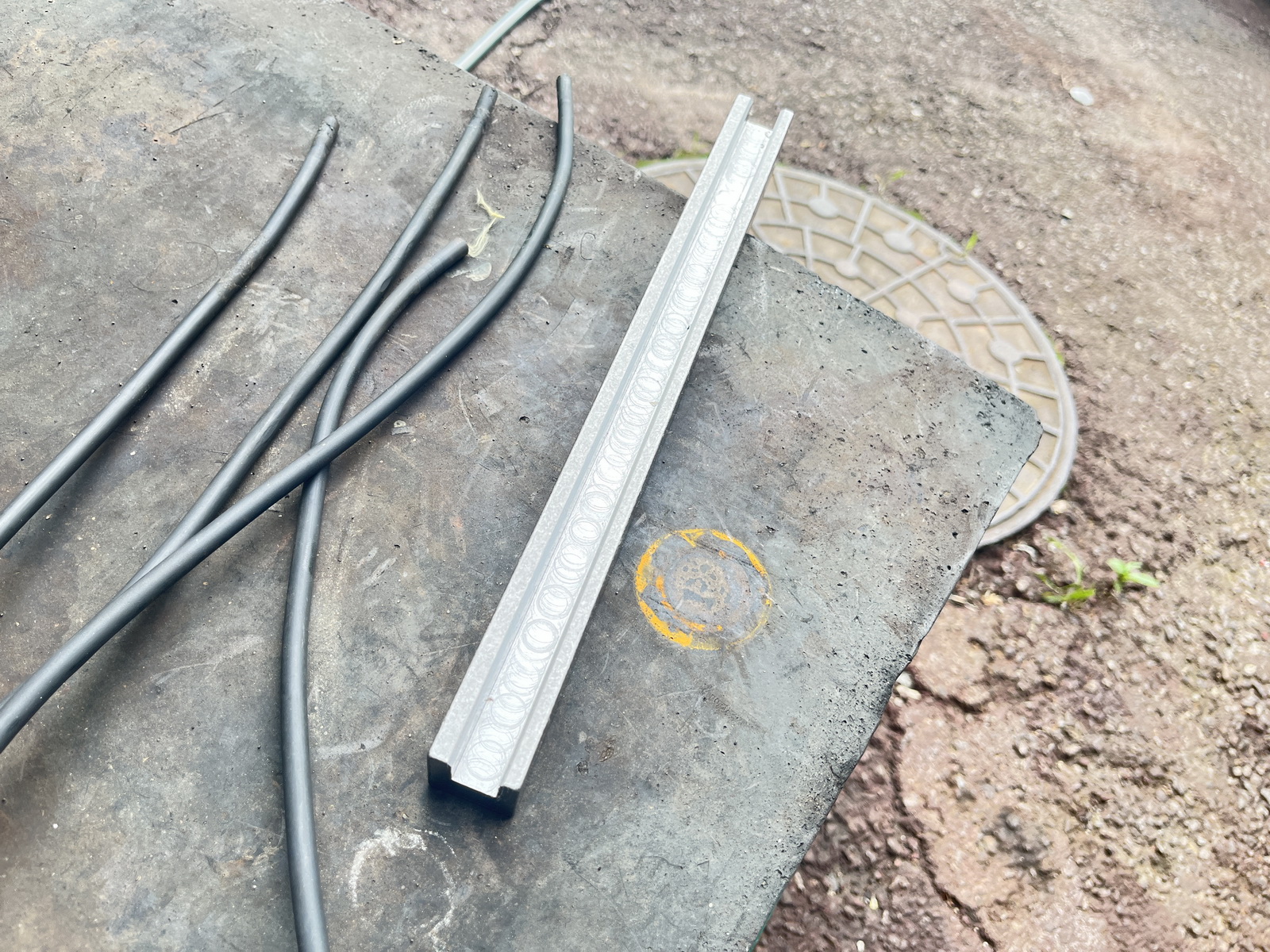

수평을 잡아 바이스에 물리고 공구 홈을 먼저 판다.

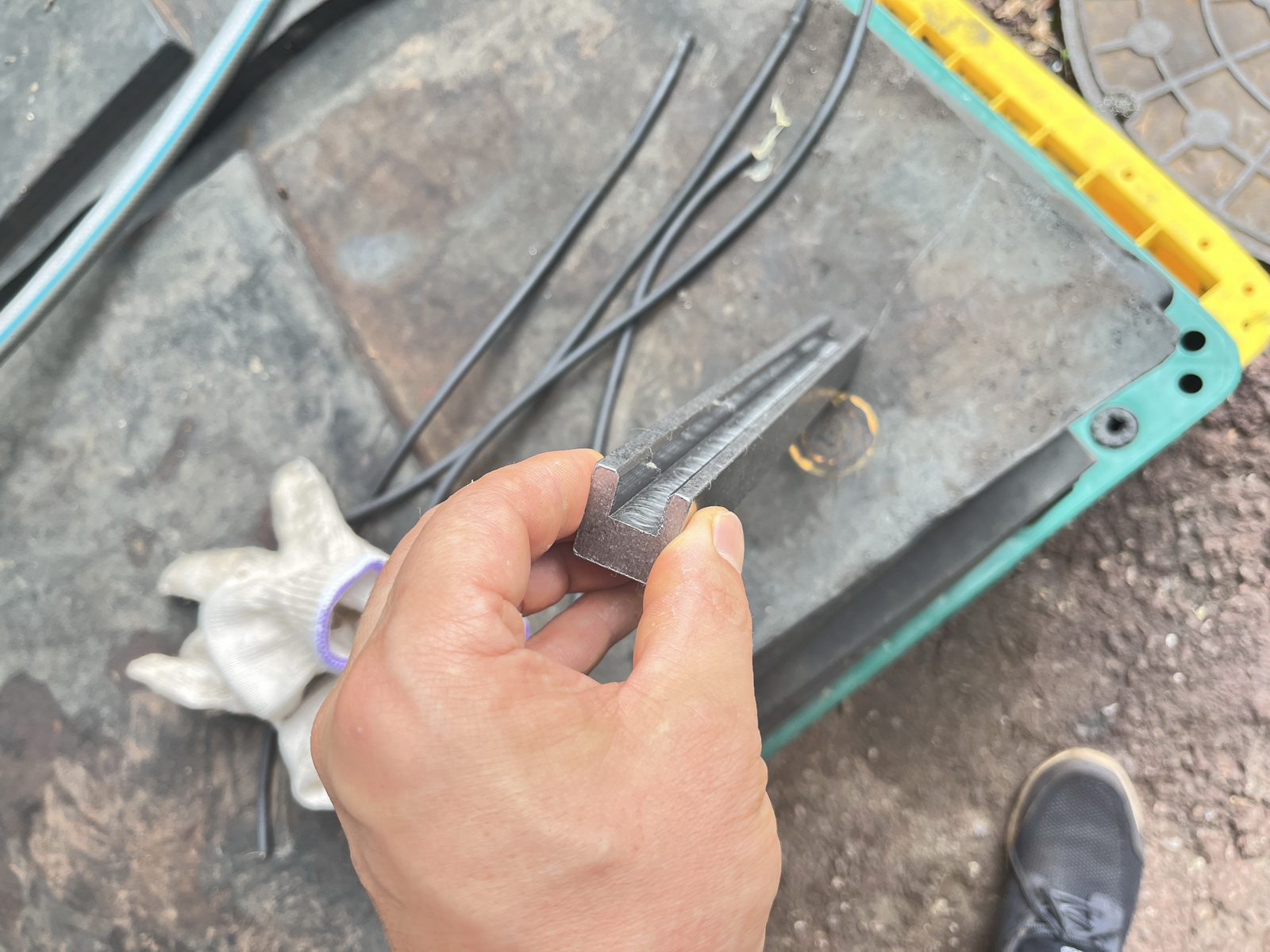

모서리 챔퍼.

길이 절단.

밴드쏘의 직각도가 형편없어 각을 칠 생각으로 넉넉히 잘랐다.

각치기.

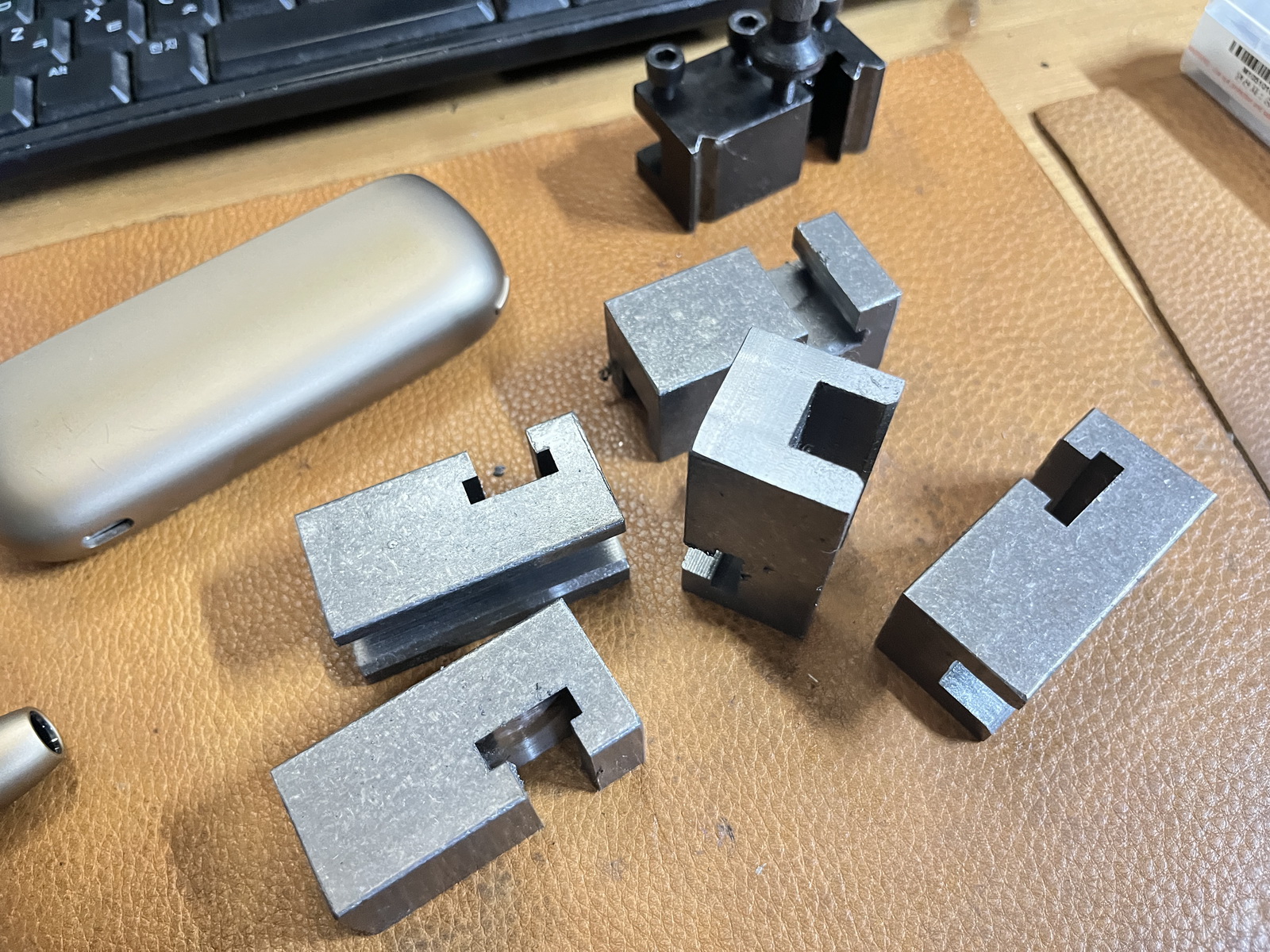

홀더의 기본 형태가 준비되었다.

공구 홈 위아래 벽의 두께가 좀 다른데 위쪽이 볼트가 끼워지기 때문에 좀 더 넉넉하게 했다.

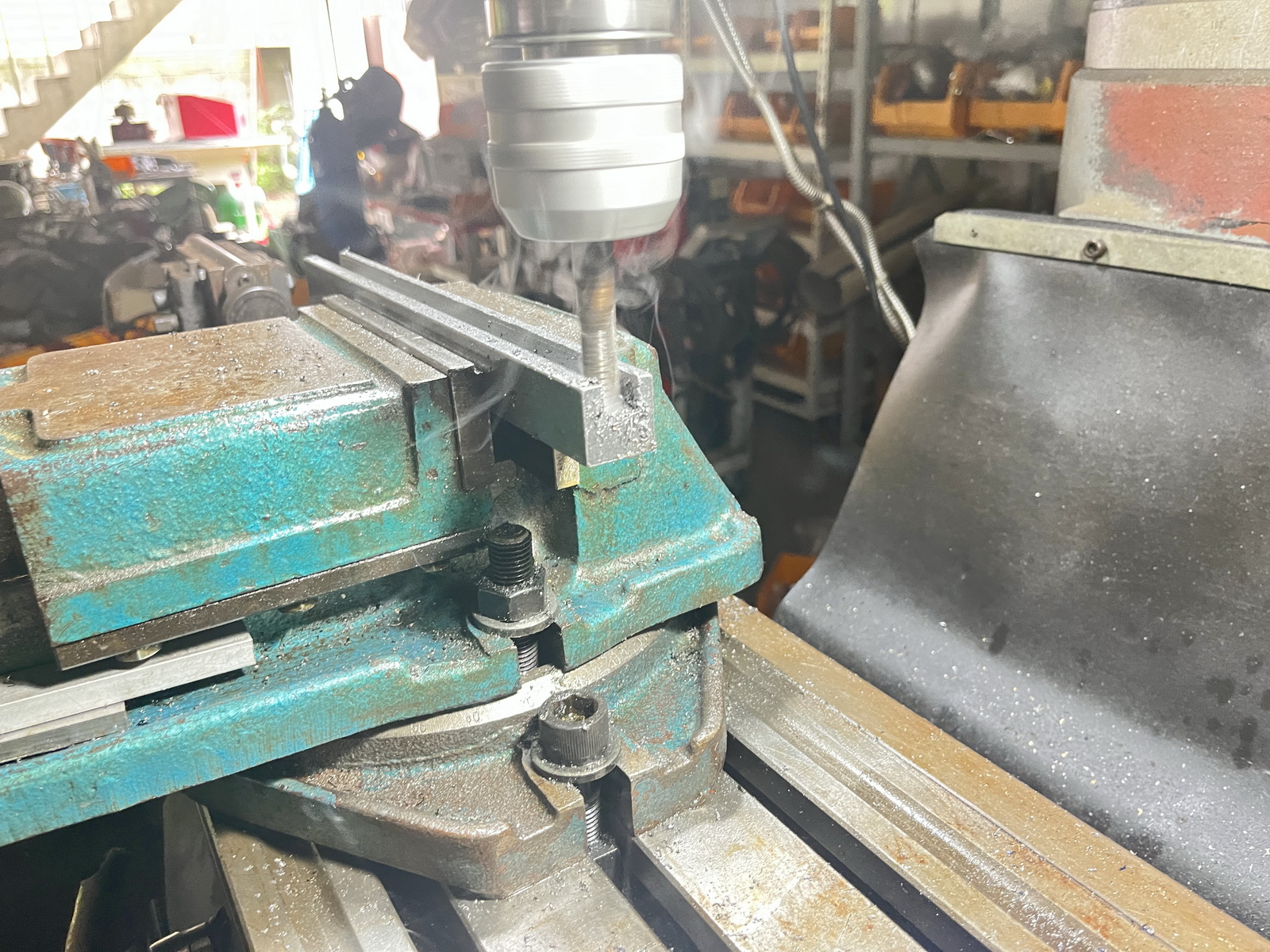

T 슬로팅.

가장 까다로운 V레일 홈이 남았다.

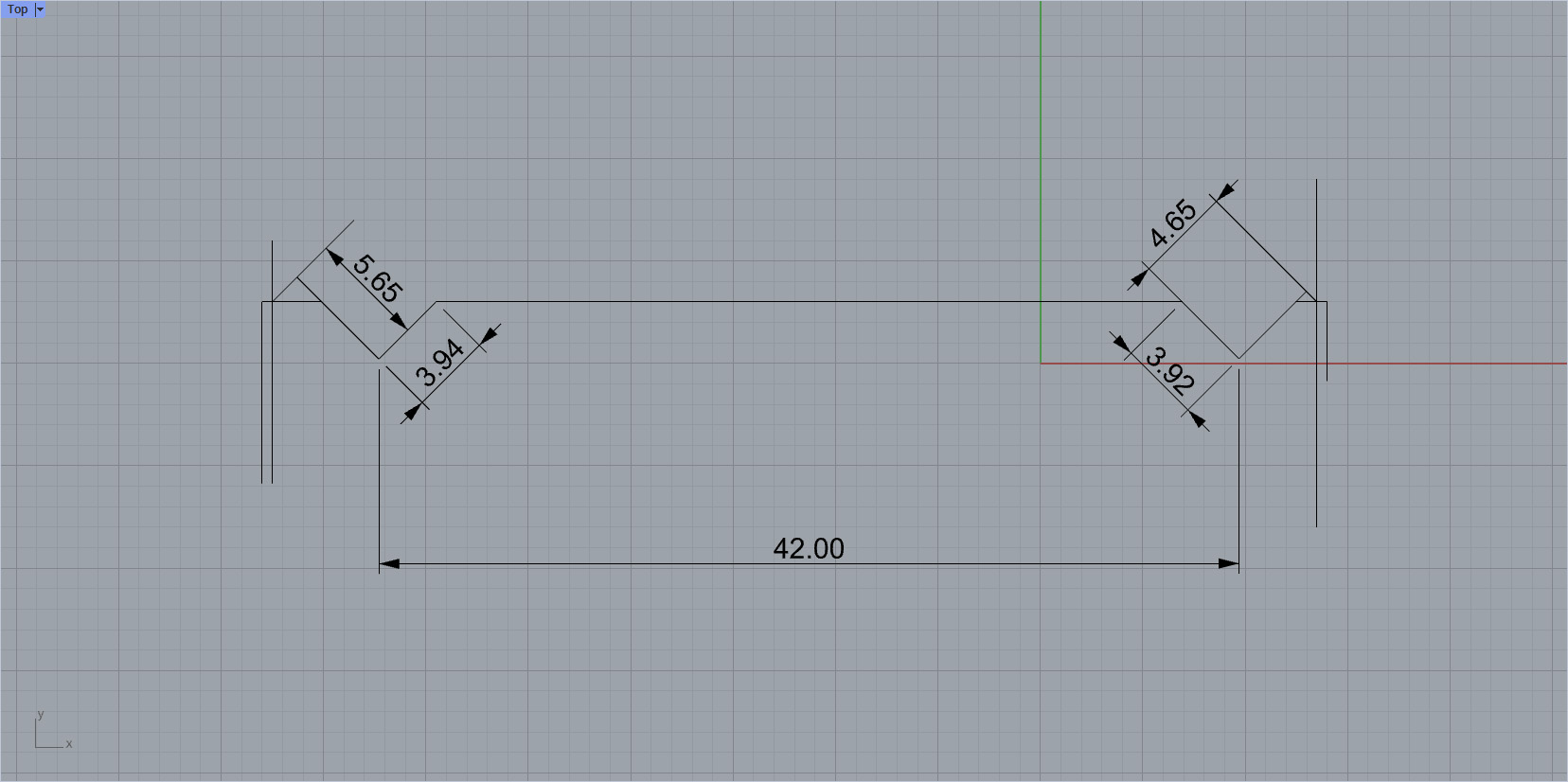

V레일 홈 가공을 위한 계산.

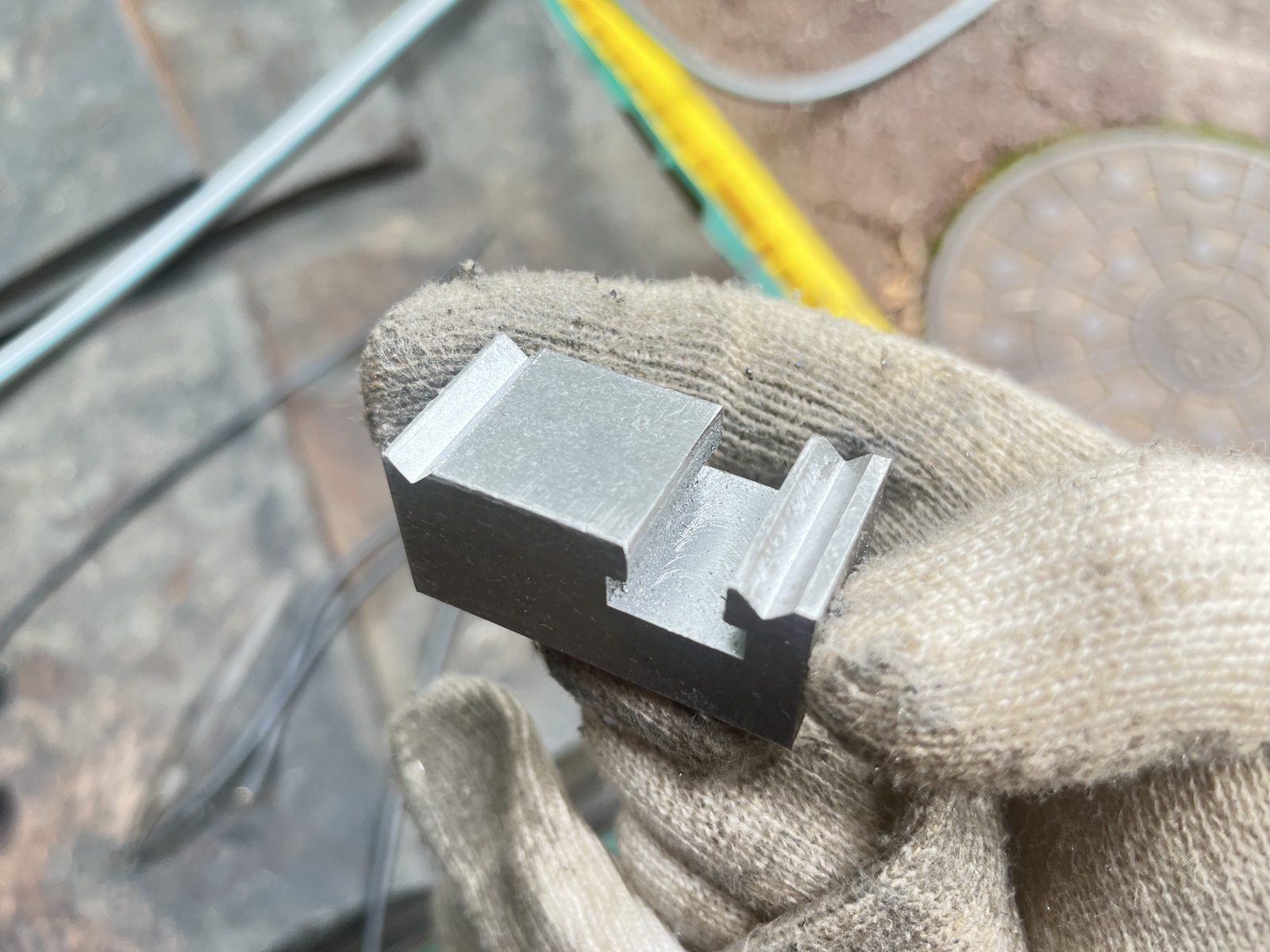

가공 완료.

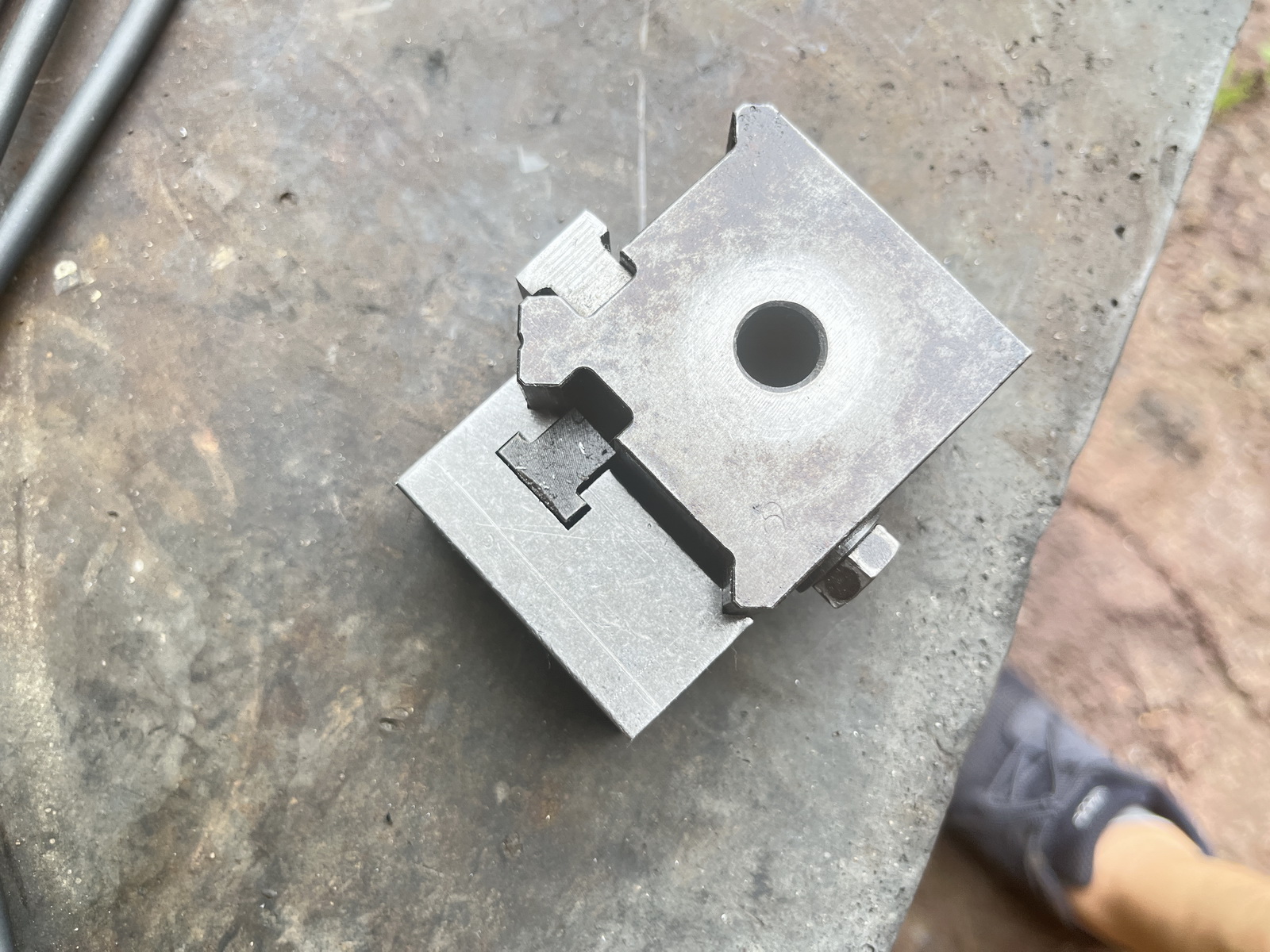

결합 확인.

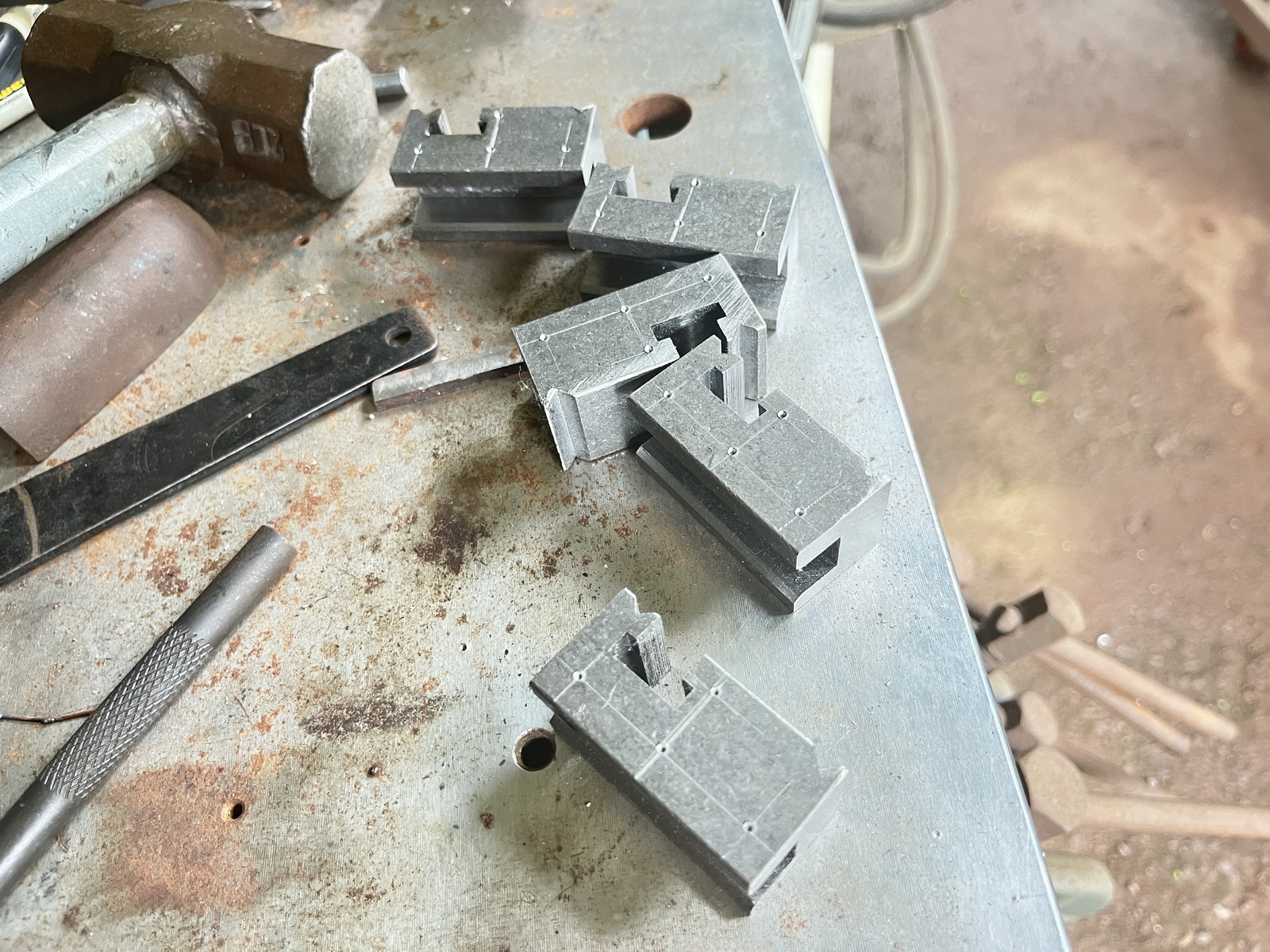

볼트 홀 가공을 위한 마킹.

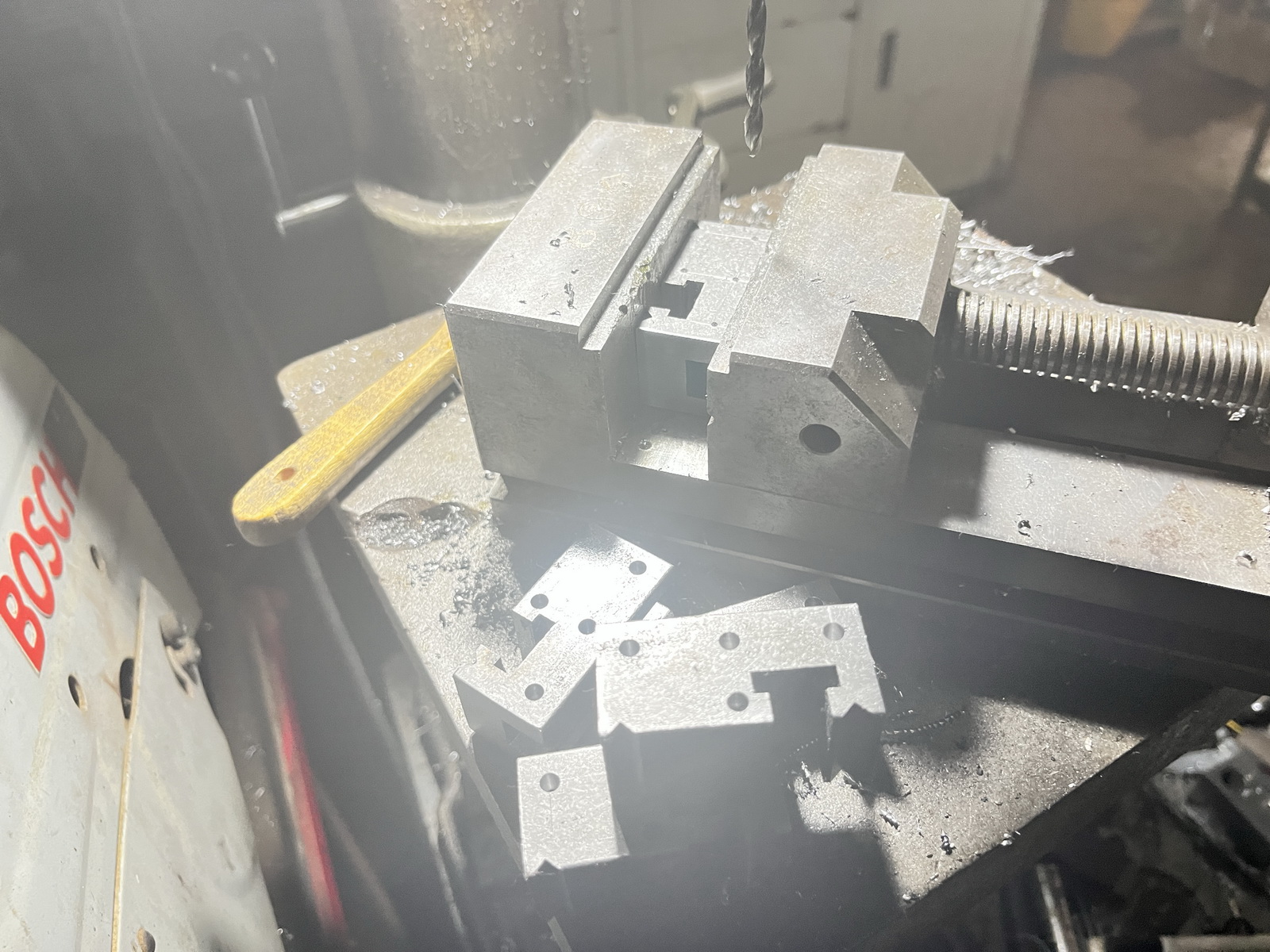

드릴링.

태핑.

이번에 개조한 태핑 어태치먼트를 잘 써먹었다.

제작 완료....인 줄 알았으나 스토퍼 노브가 적당한 게 없어서 제작을 해야 한다.

스토퍼 노브 제작 완료.

이로써 5개의 홀더가 추가되었다.

이제 제작방식이 정리가 되어 필요한 경우 추가로 제작하면 되니 그간 탈도 많았던 Compact 10의 QCTP는 다시 순정품으로 쓰게 될 것 같다.
